二位三通電磁閥工作原理：
常閉式：當電磁閥線圈通電時，接口2通向接口1，接口3關閉；
當電磁閥線圈斷電時，接口2關閉，接口1通向接口3；
常開式：當電磁閥線圈斷電時，接口3通向接口1，接口2關閉；
當電磁閥線圈通電時，接口3關閉，接口1通向接口2；
一進二出：
當電磁閥線圈通電時,出介質端(2)第一路打開,第二路(3)關閉
當電磁閥線圈斷電時,出介質端第一路(2)關閉,第二路(3)打開
二進一出：
當電磁閥線圈通電時,進介質端第一路(2)打開,第二路(3)關閉
當電磁閥線圈斷電時,進介質端第一路(2)關閉,第二路(3)打開
(此內閥兩進口端前必需加單向閥)

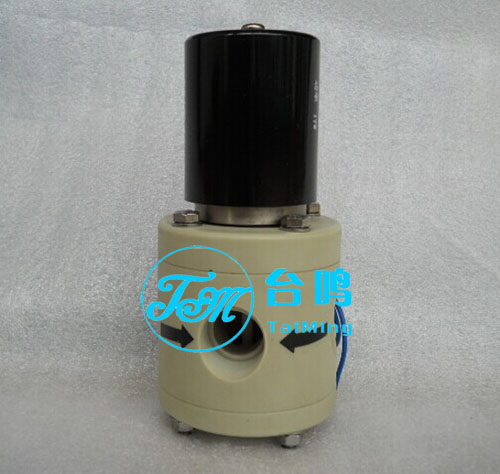

聚丙烯PP二位三通電磁閥是創新技術生產，電磁閥由于啟閉原理的獨特性和結構設計的科學性，閥的所有部件均可根據不同的化學介質選用不同的高分子材料制造，同時由于它的先導孔和卸壓孔是傳統閥的幾十倍大，復位彈簧設置在介質外，因此它具有不易堵塞、耐酸堿、抗腐蝕和使用壽命長等優點，PP二位三通電磁閥可適應于各種化學流體介質，是化工流體自動化生產設備的配套產品。
聚丙烯（PP）二位三通電磁閥具有優良的耐腐蝕性能，在80℃下能耐除氧化性外的一般無機酸、堿、鹽、氣體、水等的腐蝕。
PP三通電磁閥外形尺寸：
|
序號 |
規格 |
孔徑流量 |
連接形式 |
一進兩出 |
兩進一出 |
公稱壓力 |
電源 |
|
1 |
DN2、3 |
2、3 |
M8×1,G1/8,G1/4〞 |
Φ50×130 |
Φ50×120 |
0～6 |
AC220V |
|
2 |
DN4 |
4 |
M8×1,G1/8,G1/4〞 |
Φ50×130 |
Φ50×120 | ||
|
3 |
DN5、6 |
5、6 |
G1/4〞~ G3/8 |
Φ50×130 |
Φ50×120 | ||
|
4 |
DN8、10 |
8、10 |
G1/4〞~ G3/8 |
Φ55×165 |
Φ55×135 | ||
|
5 |
DN15 |
15 |
G1/2〞 |
Φ65×180 |
Φ65×150 | ||
|
6 |
DN20 |
20 |
G3/4〞 |
Φ75×195 |
Φ75×165 | ||
|
7 |
DN25 |
25 |
G1〞 |
Φ95×215 |
Φ95×175 |
聚丙烯PP二位三通電磁閥技術參數：
閥體：PVC、PP、PTFE、不
口徑：兩通DN2～50mm；三通DN2～25mm
溫度：0～80℃
壓力：0～0.6Mpa
介質：酸堿、鹽、腐蝕性氣體或液體、水等
連接方式：螺紋、法蘭、卡套
安裝方式：水平、線圈向上（禁止垂直安裝）
電源電壓：24V、110V、220V等
線圈：普通（不防爆）、防爆（ExdIICT5）
備注：介質的潔凈度，如果介質內混有塵垢，雜質等妨礙電磁閥的正常工作，閥前應裝過濾閥及過濾器(濾網≥60目)。
